Fotovoltaický panel BSM440

Technický výkres panelu

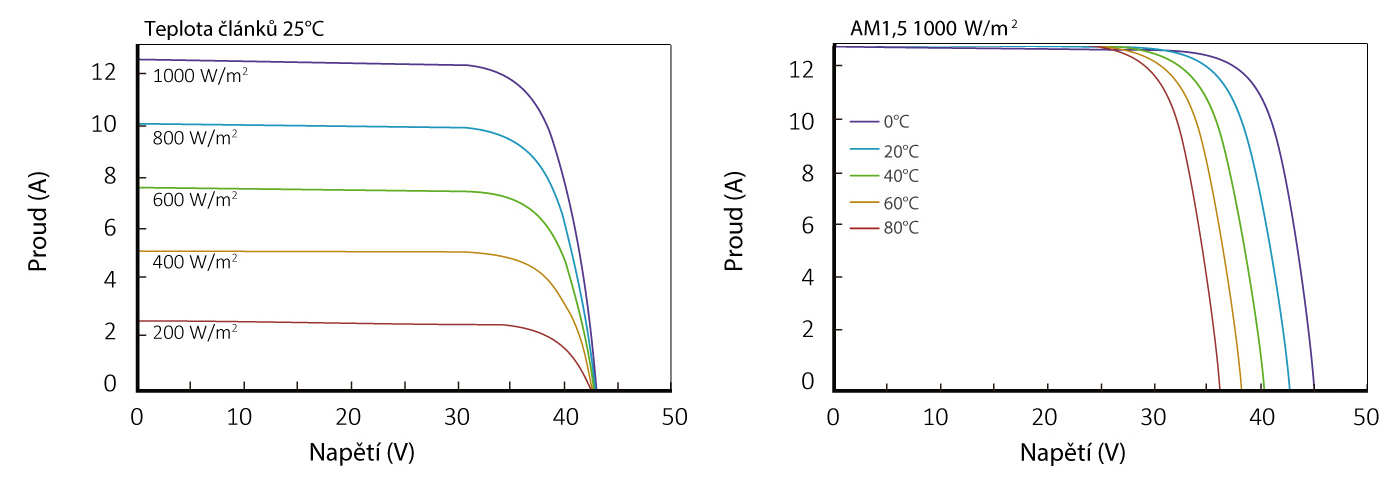

Grafy napětí a proudu

Roční lineární úbytek účinnosti méně než 0,55 % po dobu 30 let

Inovativní šindelová technologie (Shingled Technology) umožňuje vyšší hustotu buněk než standardní moduly s polovičním řezem. Eliminuje tradiční měděné páskové spoje mezi články zapojenými do série. Odstraněním pájených pásků se zvětší aktivní plocha modulu a sníží se tepelné namáhání. Výsledkem je mimořádná účinnost a spolehlivost oproti standardním propojením.

Parametry	STC	NMOT
Maximální výkon:	440 Wp	332 Wp
Maximální pracovní napětí:	34,8 V	33,2 V
Maximální pracovní proud:	12,5 A	9,88 A
Napětí otevřeného okruhu:	47,0 V	40,1 V
Zkratový proud:	13,7 A	10,82 A
Vnitřní odpor:	≥ 100 MΩ
Účinnost:	22 %
STC: záření 1 kW/m², teplota 25 °C, koeficient AM1.5 NMOT: záření 0,8 kW/m², teplota 20 °C, rychlost větru 1 m/s;
Mechanické parametry
Typ panelů:	monokrystalické, jednostranné
Rozměry:	1812 × 1096 × 30 mm
Hmotnost:	21,2 kg
Počet bypass diod:	2
Propojovací kabely:	průřez 4 mm²
Konektory:	T01/LJQ-3-CSY/MC4/MC4-EVO2
Kryt:	3,2 mm temperované sklo
Rám:	eloxovaná hliníková slitina
Bezpečnostní třída:	Ⅱ
Požární bezpečnostní třída:	C (podle UL790)
Provozní podmínky
Okolní teplota:	−40 ‑ +85 °C
Maximální DC napětí systému:	1500 V
Maximální sériová pojistka:	25 A
Maximální statická zátěž:	sněhová zátěž 5400 Pa, větrná zátěž 2400 Pa
Teplotní koeficienty
Koeficient maximálního výkonu:	−0,34  %/°C
Koeficient napětí:	−0,27 %/°C
Koeficient proudu:	+0,04  %/°C
NMOT:	42,3 ± 2 °C
Výrobek splňuje požadavky norem, směrnic a nařízení
IEC 61215, IEC 61730‑1:2018, IEC 61730‑2:2018, IEC 61730‑1:2018/AC:2018‑06, IEC 61730‑2:2018/AC:2018‑06, RoHs, WEEE
